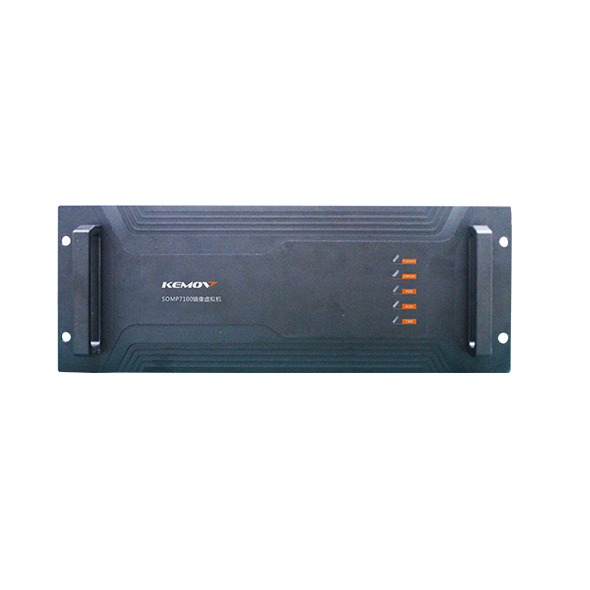

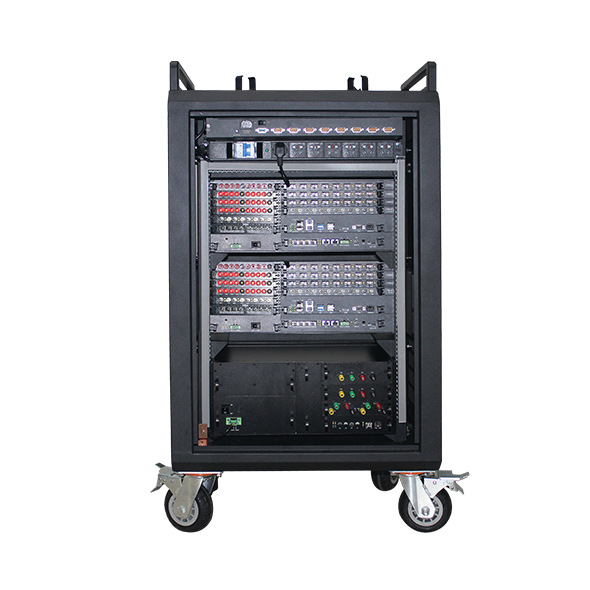

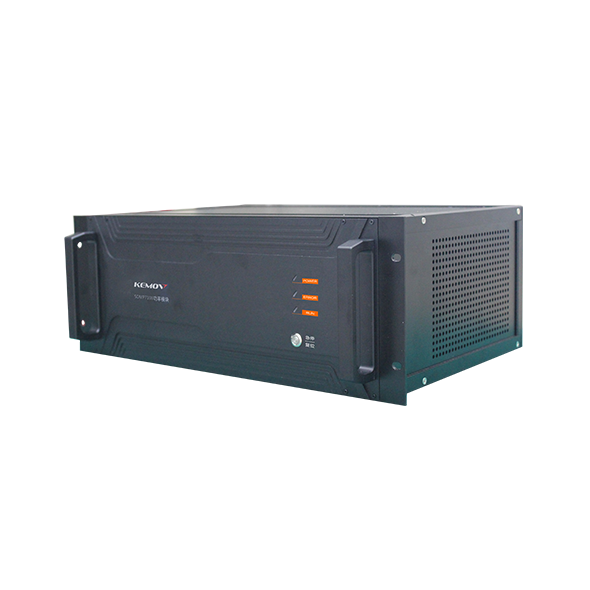

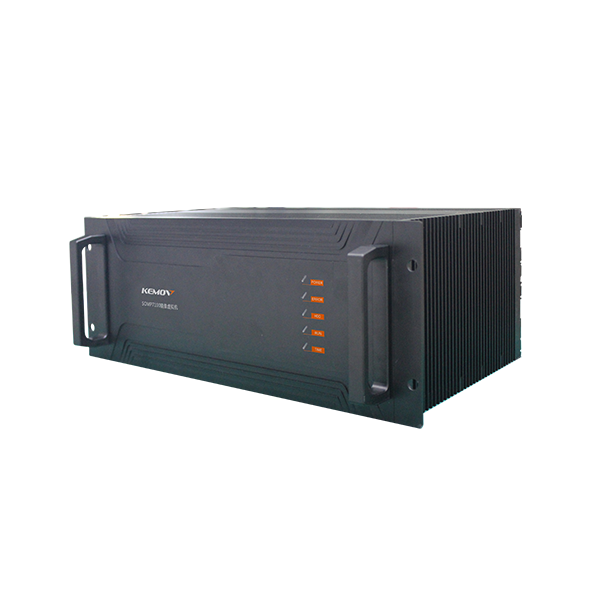

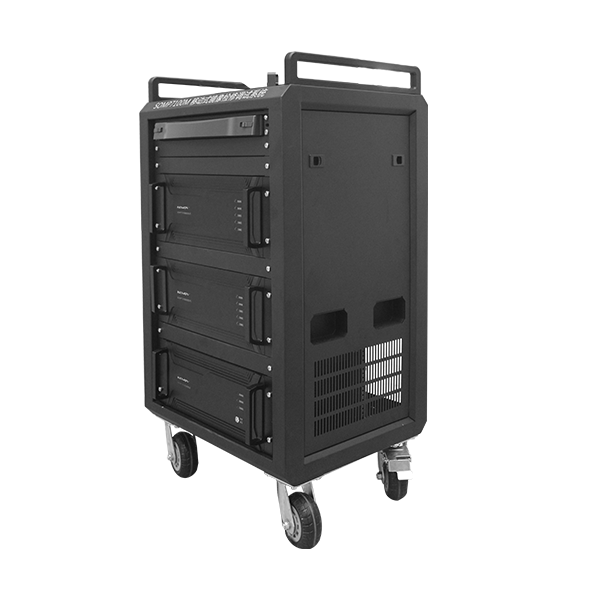

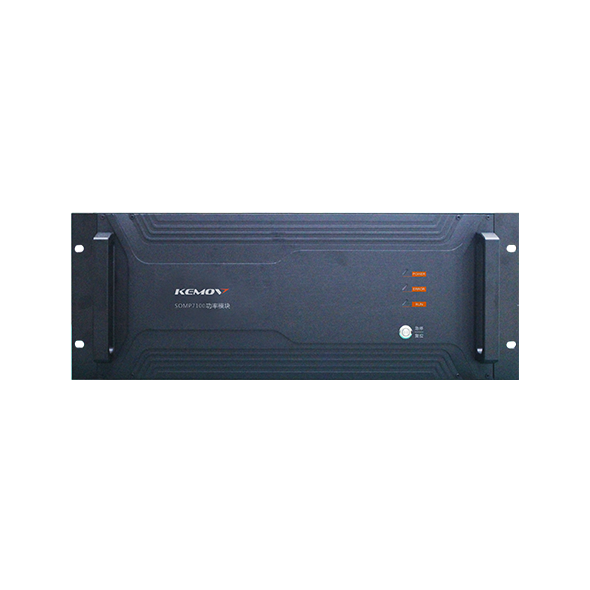

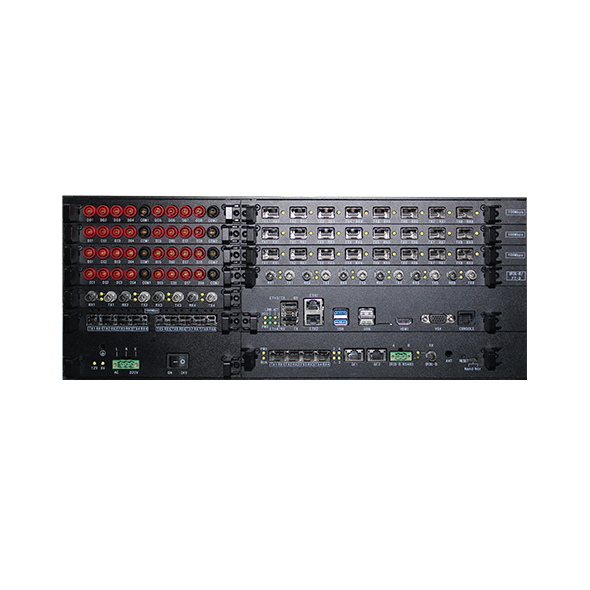

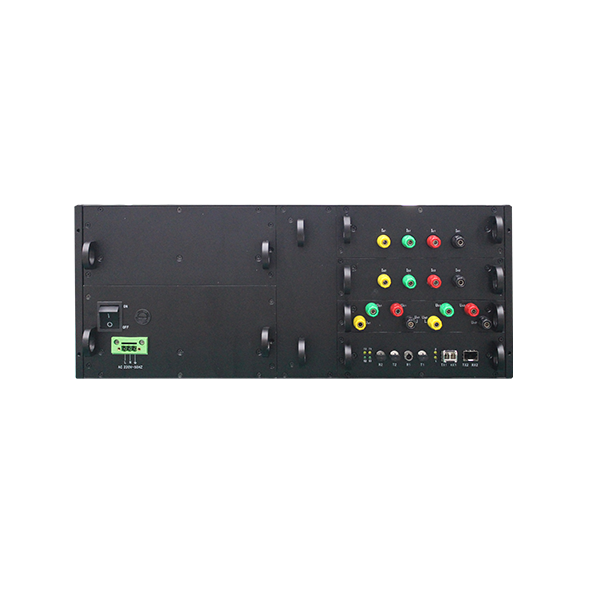

SOMP7100M 移動式鏡像檢修調試系統
- SOMP7100M 移動式鏡像檢修調試系統具備SCD可視化比對、改擴建關聯設備子CRC校驗、虛擬信號交互測試、下裝配置校驗、閉環一鍵式測試、現場二次安措邏輯預演等功能，可適用于技改、擴建、檢修、消缺及更換式檢修、系統聯調等場景下的單設備調試、整間隔調試，顯著提高智能變電站工程檢修、擴建等工況下二次設備現場調試技術水平，降低改擴建工程技術風險，實現智能變電站運維檢修、擴建過程中少傳動、免傳動，縮短現場測試時間。
-
功能特點

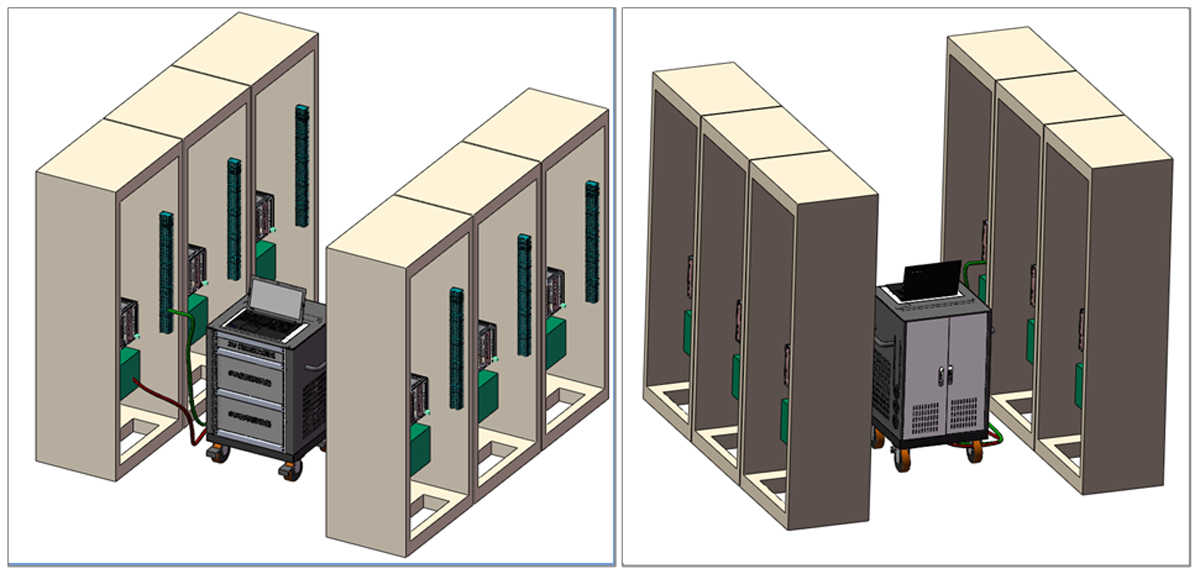

典型應用

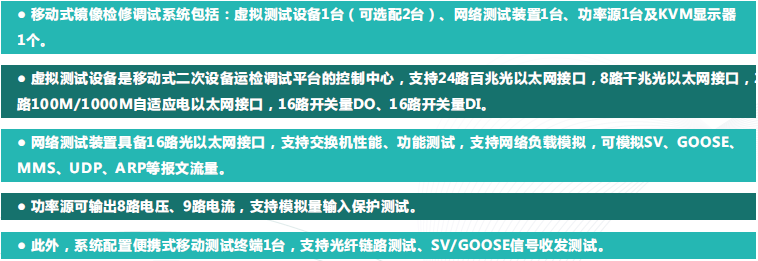

技術指標
應用案例
視頻展示
相關下載
(1)SCD文件可視化及比對校驗
●SCD文件文本、模型解析及IED邏輯鏈路、虛回路、虛端子可視化展示;
●SCD文件規范化模型校驗;
●ICD、CID、CCD與SCD文件的一致性校驗;
●支持整間隔外部虛回路的可視化和比對，將一個間隔IED設備作為一個整體，可視化展示外部虛連接，并支持比較兩個SCD文件同一間隔外部虛回路的差異性。
(2)多重冗余改、擴建SCD虛回路校核
●基于子CRC碼的改、擴建SCD虛回路校核;
●下裝配置為文件的一致性校核;
●基于下裝配置文件的移動終測試端信號收發測試校核;
●關聯IED改擴建前后心跳報文比對校核。
(3)基于鏡像模擬傳動的二次回路測試校核
●虛對實外特性測試驗證;
●虛對虛外特性測試驗證(選配2臺虛擬測試設備具備該功能)。
(4)閉環一鍵式測試檢驗
●保護裝置一鍵式測試;
●智能終端一鍵式測試;
●合并單元一鍵式測試;
●整間隔設備一鍵式測試。
(5)現場二次安全措施邏輯預演校核
●對檢修及改擴建二次安全隔離措施進行預演，給出“動作”、“告警”、“閉鎖”三種結果輸出，提高安措現場實施的安全性與可靠性。
(6)網絡負載模擬測試
●針對檢修、改擴建間隔網絡交換設備進行基本性能測試、VLAN驗證、網絡風暴抑制、端口鏡像等功能驗證，以及間隔設備網絡性能測試，可模擬不同網絡負載流量，測試間隔設備在不同網絡負載下的性能和行為。
■系統聯調SCD比對校驗、單裝置/整間隔調試;
■更換式檢修現場或?qū)嶒炇艺{(diào)試;
■檢修、應急搶修、消缺現場校驗調試;
■擴建間隔技術支撐及現場系統性調試;
■技術培訓。
