1. 配置文件簽入簽出

　　平臺部署在安全III區或IV區，提供配置文件簽入簽出模塊，可訪問SCD管控系統，從管控系統簽出變電站運行的SCD文件，及經過專業檢測的改擴建設備ICD文件。改擴建工作完成后，將改擴建修改后SCD文件、配置文件一致性保證書簽入至配置文件管控系統。

　　2. SCD校驗及可視化比對

　　(1) 支持SCHEMA語義校驗、IEC61850(DL/T860)模型校驗、國網工程應用模型校驗、“九統一”規范校驗;

　　(2) 一致性校驗：支持ICD、CID、CCD與SCD文件的一致性校驗;

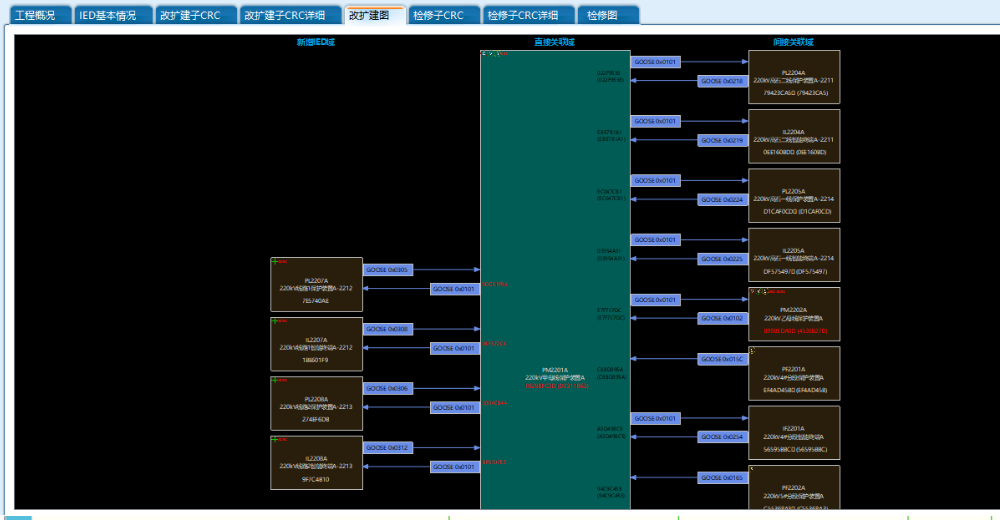

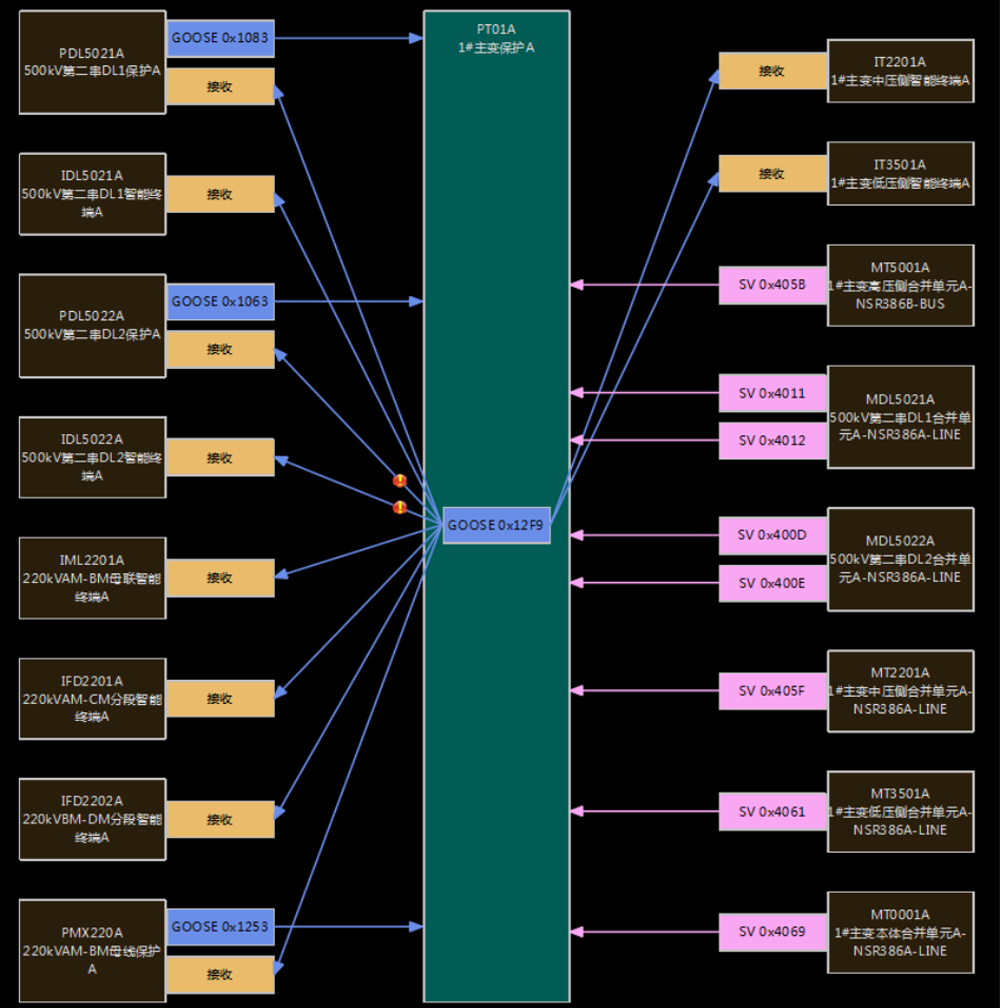

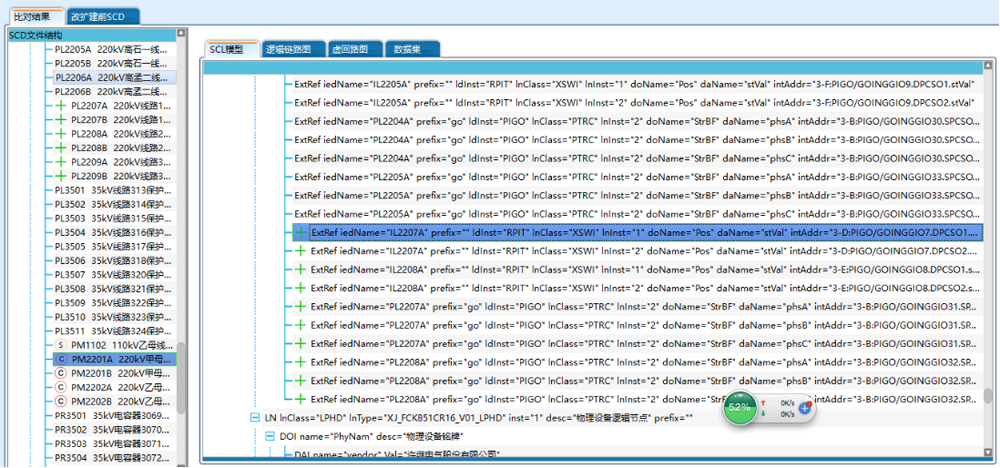

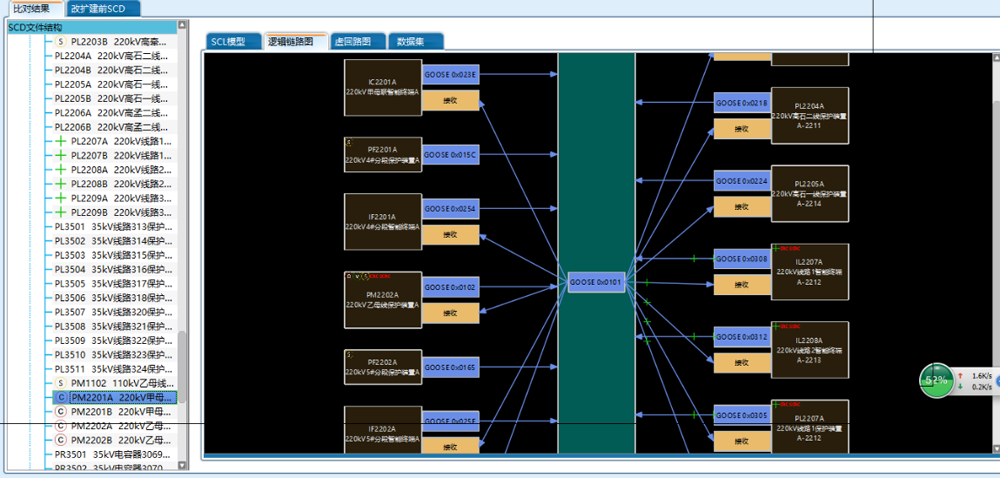

　　(3) 可視化比對：支持改擴建前后兩個SCD文件的文本比對、模型比對及可視化的虛回路比對;

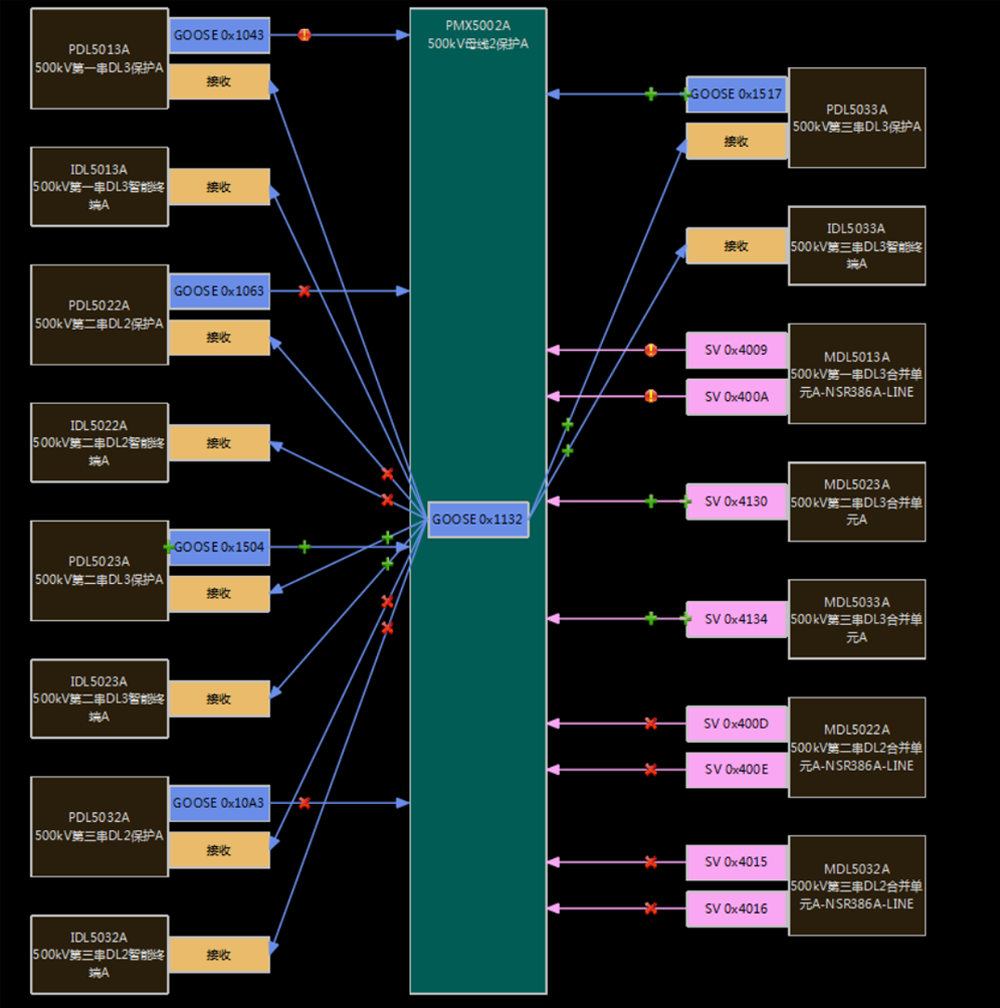

　　(4) 基于間隔的可視化虛回路比對：將一個間隔的IED設備作為一個整體，比較兩個SCD文件同一間隔外部虛回路的差異性。

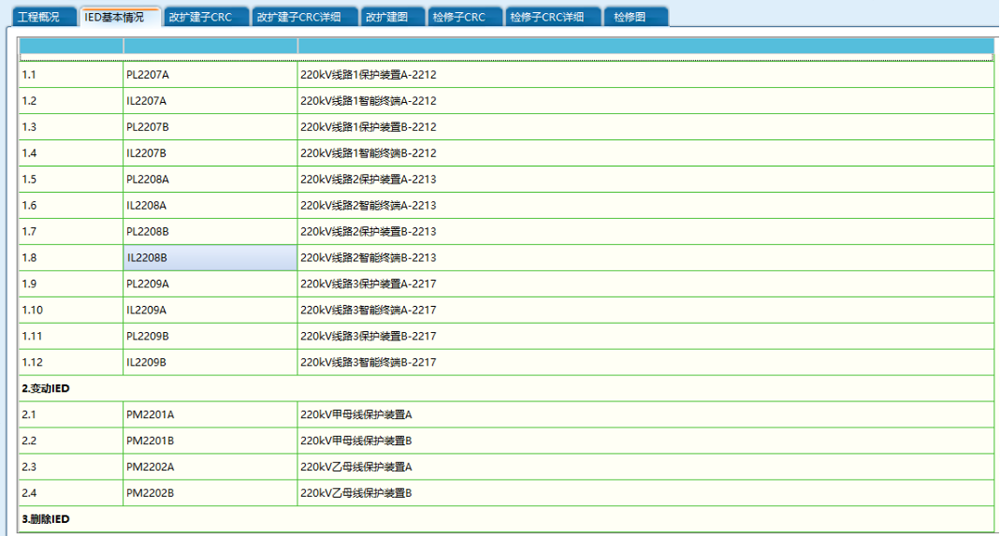

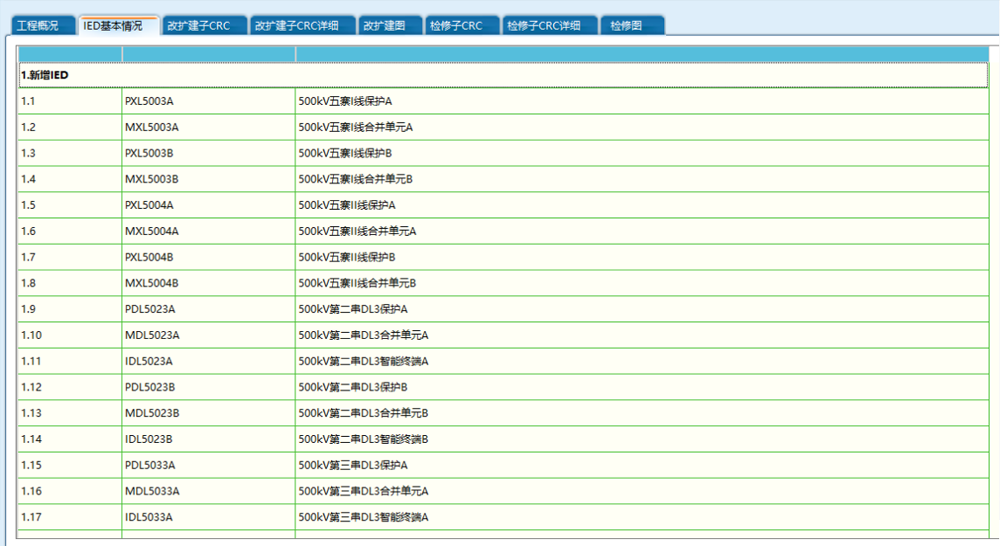

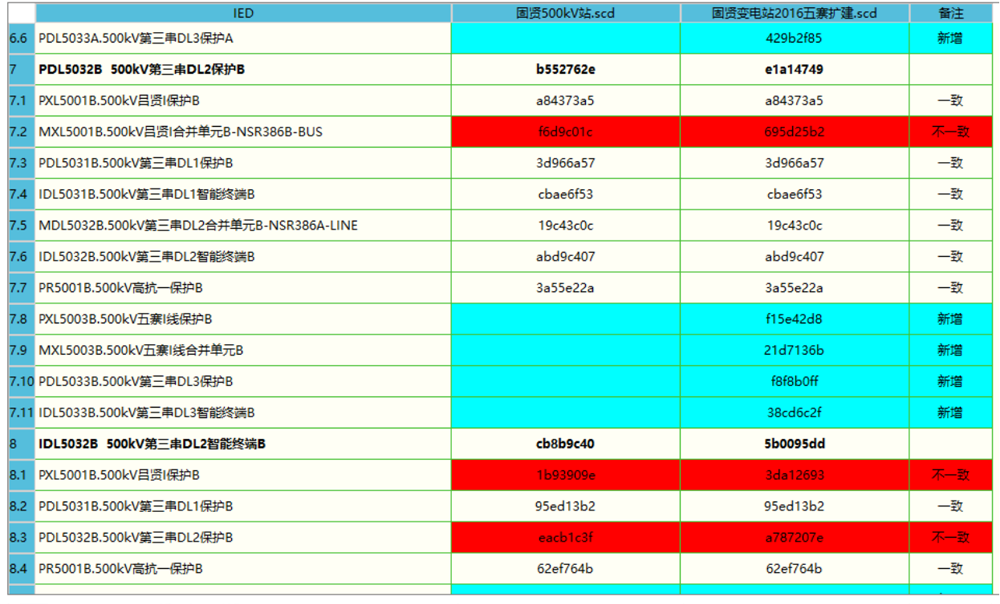

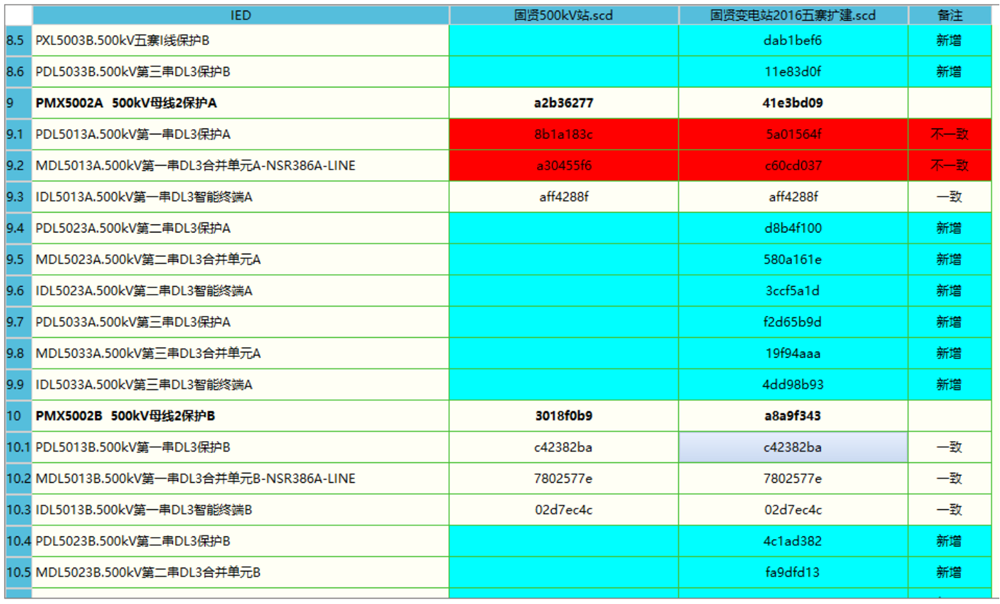

　　3. IED子CRC校驗

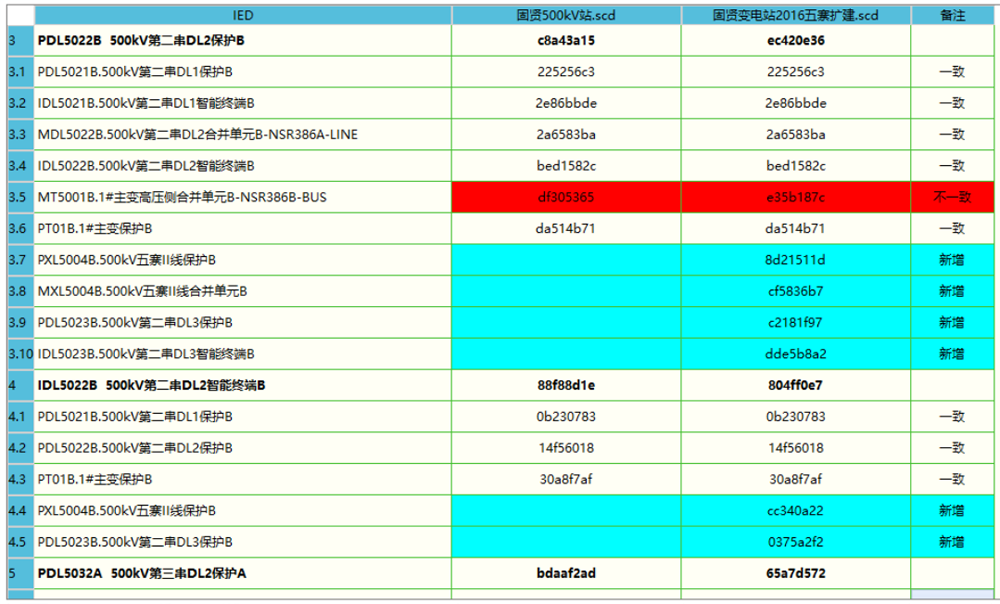

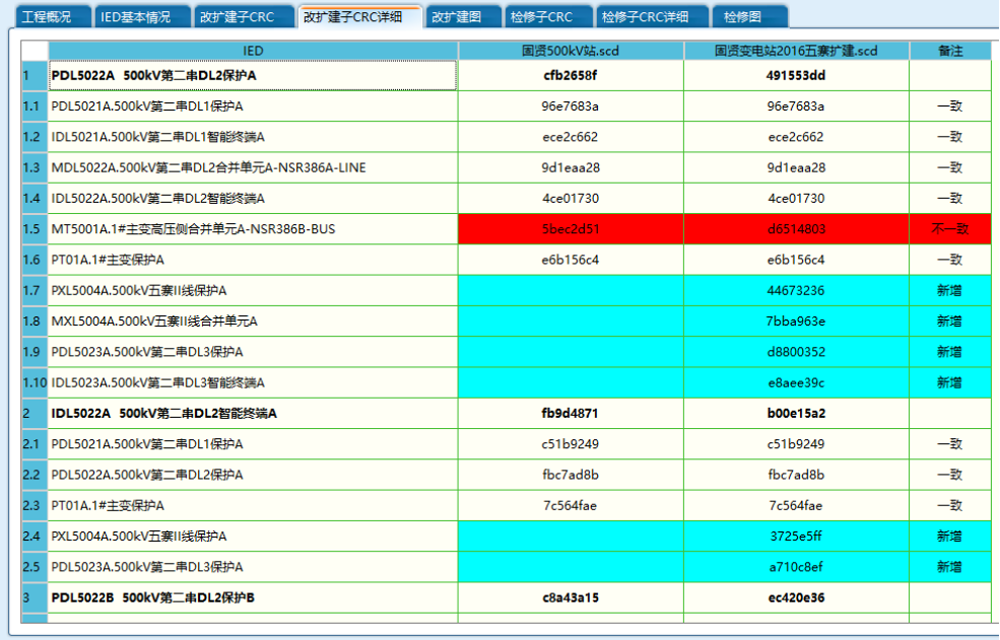

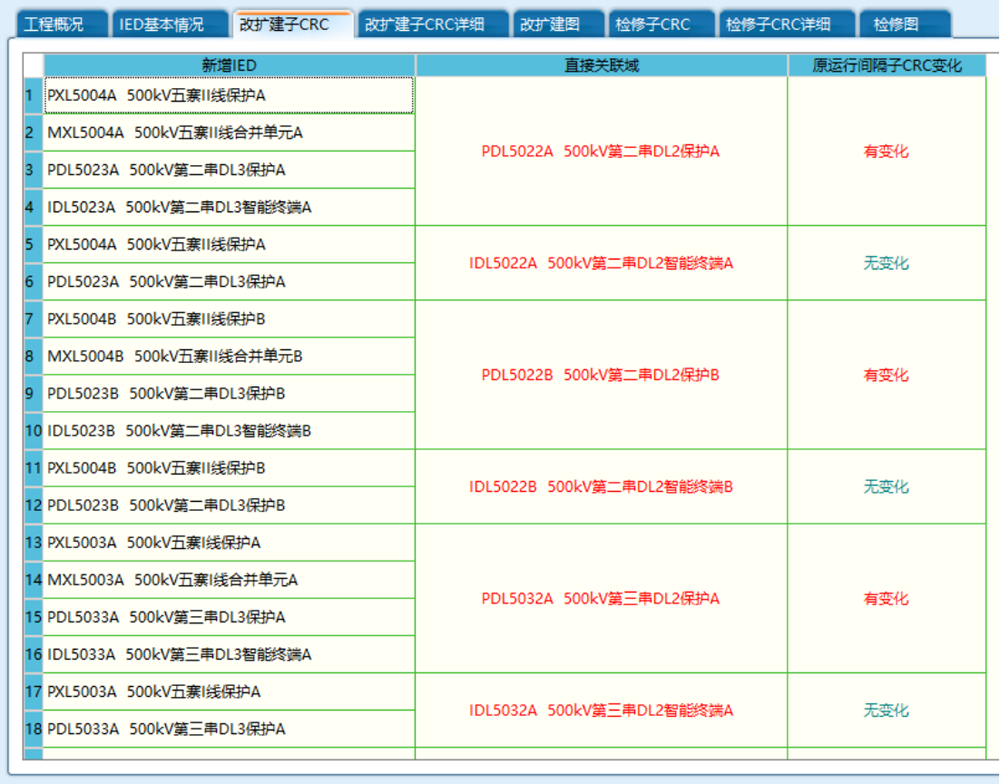

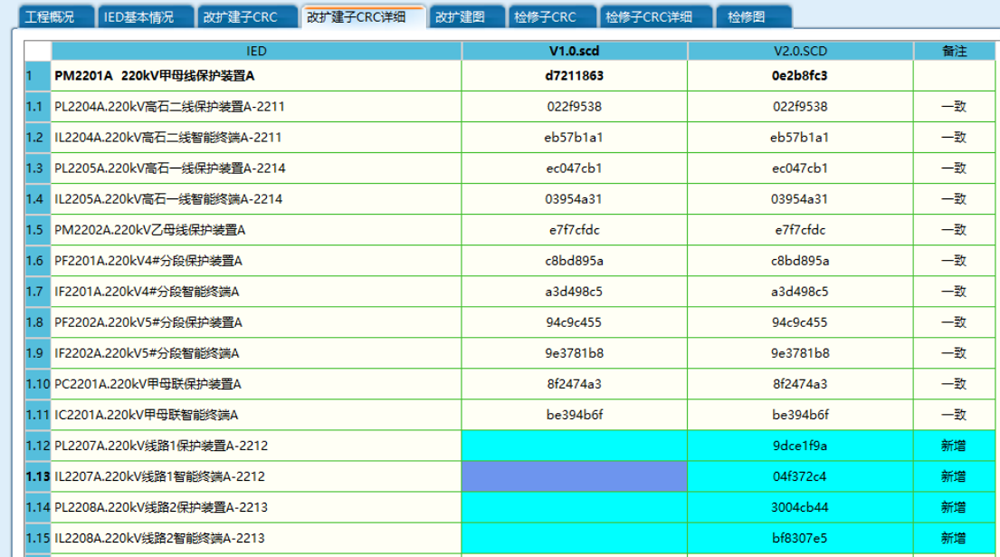

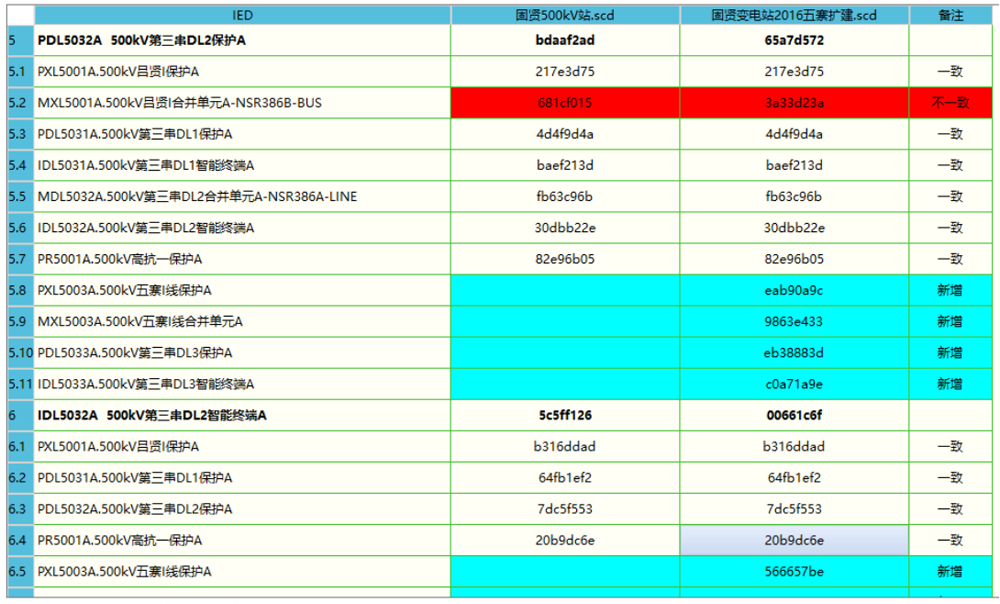

　　(1) 對直接關聯IED所包含每一IED的虛回路計算子CRC，比對改擴建前后兩個SCD文件IED的子CRC，確認直接關聯設備與間接關聯設備之間的虛回路是否發生變化;

　　(2) 子CRC的計算規則符合《Q/GDW 11471-2015 智能變電站繼電保護工程文件技術規范》8.2節的規定;

　　(3) 比較改擴建前后兩個SCD文件直接關聯設備的子CRC，逐一確定直接關聯設備與間接關聯設備之間的虛回路是否發生變化。如子CRC一致，直接關聯設備與該間接關聯設備不需測試與模擬傳動;如子CRC不一致，則直接關聯設備與該間接關聯設備需重新測試與模擬傳動;

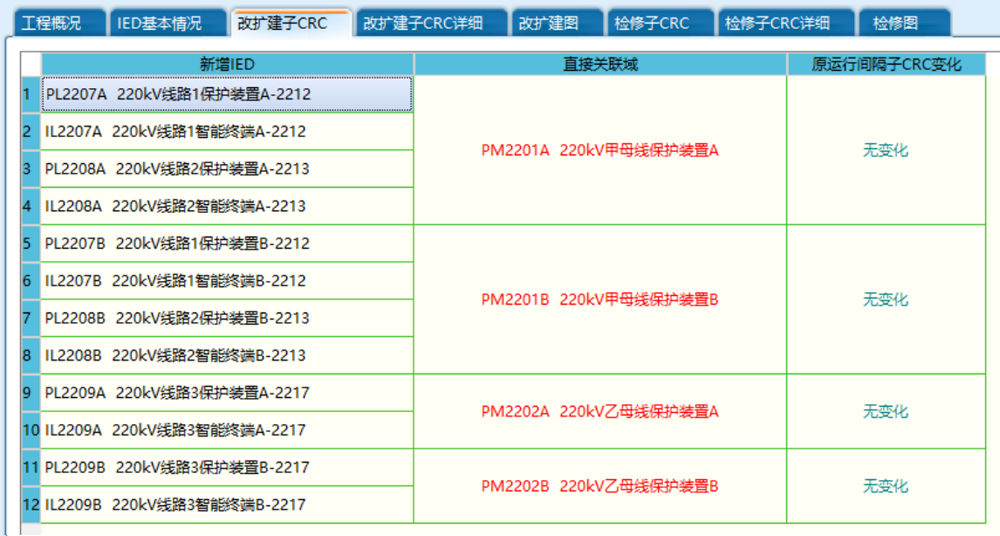

　　(4) 直接提供需要測試的IED設備列表。

　　4. 虛回路鏡像模擬傳動(虛擬機—虛擬機)

　　采用鏡像虛擬機模擬改擴建設備、直接關聯設備、間接關聯設備，通過模擬傳動確認各設備之間虛回路連接的正確性。

　　(1) 改擴建設備與直接關聯設備傳動：虛擬機A虛擬改擴建設備、虛擬機B虛擬直接關聯設備，虛擬機A、虛擬機B均導入改擴建后SCD文件，進行虛回路模擬傳動;

　　(2) 直接關聯設備與間接關聯設備傳動：虛擬機A虛擬直接關聯設備、虛擬機B虛擬間接關聯設備，虛擬機A、虛擬機B均導入改擴建后SCD文件，進行虛回路模擬傳動;

　　(3) 直接關聯設備與間接關聯設備傳動：虛擬機A虛擬直接關聯設備、虛擬機B虛擬間接關聯設備，虛擬機A導入改擴建后SCD文件，虛擬機B均導入改擴建前SCD文件，進行虛回路模擬傳動;

　　(4) 自動測試完成后輸出測試報告。

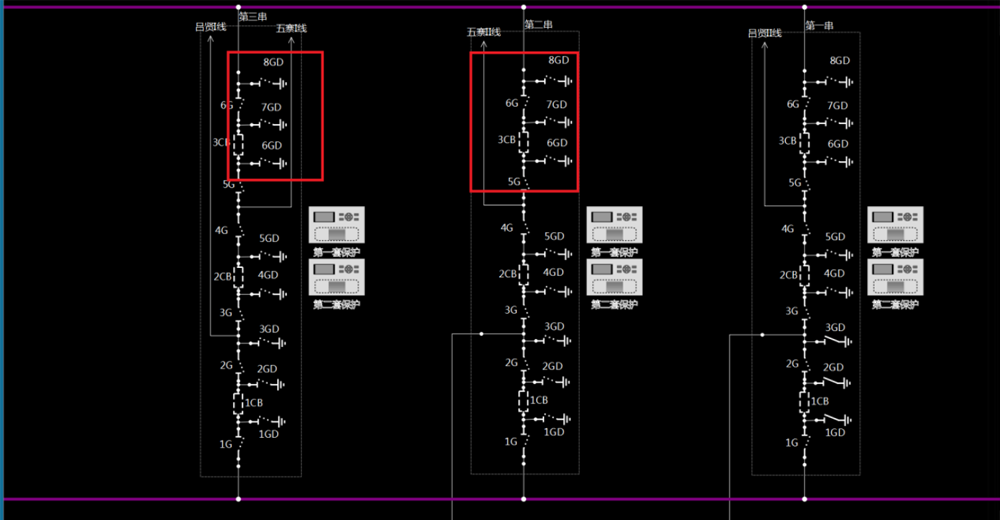

　　5. 安措預演

　　(1) 離線環境下的安措預演，對檢修及改擴建二次安全隔離措施進行預演，給出“動作”、“告警”、“閉鎖”三種結果輸出，通過預演可提高安措現場實施的安全性與可靠性;

　　(2) 安措預演初始狀態支持一次設備及二次設備初始狀態設置;

　　(3) 安措隔離措施支持GOOSE輸入/輸出軟壓板投退、SV輸入軟壓板投退、保護功能軟壓板投退、運行/檢修硬壓板投退、跳閘出口硬壓板投退、插拔光纖等操作。

　　6. 閉環測試(現場作業)

　　(1) 由功能模塊搭建通用測試模板，用戶基于通用測試模板依據裝置類型創建裝置測試模板;

　　(2) 結合MMS報文實現保護裝置的閉環測試，采用最小測試系統構建虛擬測試環境，實現繼電保護的一鍵式自動測試;

　　(3) 合并單元自動測試：自動測試支持合并單元延時測試、對時/守時精度測試、電壓電流精度測試、離散度測試、報文異常測試等;

　　(4) 智能終端測試：支持GOOSE轉硬接點、硬接點轉GOOSE的傳輸延時測試，支持硬接點、GOOSE的SOE測試。

　　7. 心跳報文校核

　　在母線保護配置更新前，用虛擬移動終端抓取母線保護發出的GOOSE報文;更新母線保護配置后，再用虛擬移動終端抓取母線保護的發出的GOOSE報文，用心跳報文檢核模塊比對分析報文。只有與時間相關的GOOSE報文信息、及ST、SQ值、或指定變位的通道狀態可能發生變化，保護通道數、通道類型、通信參數都不應發生變化。

　　8. 一致性保證書輸出

　　輸出過程層IED的CRC一致性保證書。

　　9. 其它二次設備測試

　　(1) 合并單元測試功能;

　　(2) 智能終端測試功能;

　　(3) 測控裝置測試功能;

　　(4) 全站整組仿真測試功能;

　　(5) 故障回放功能;

　　(6) 遠動裝置閉環測試功能;

　　(7) 網絡性能測試。
